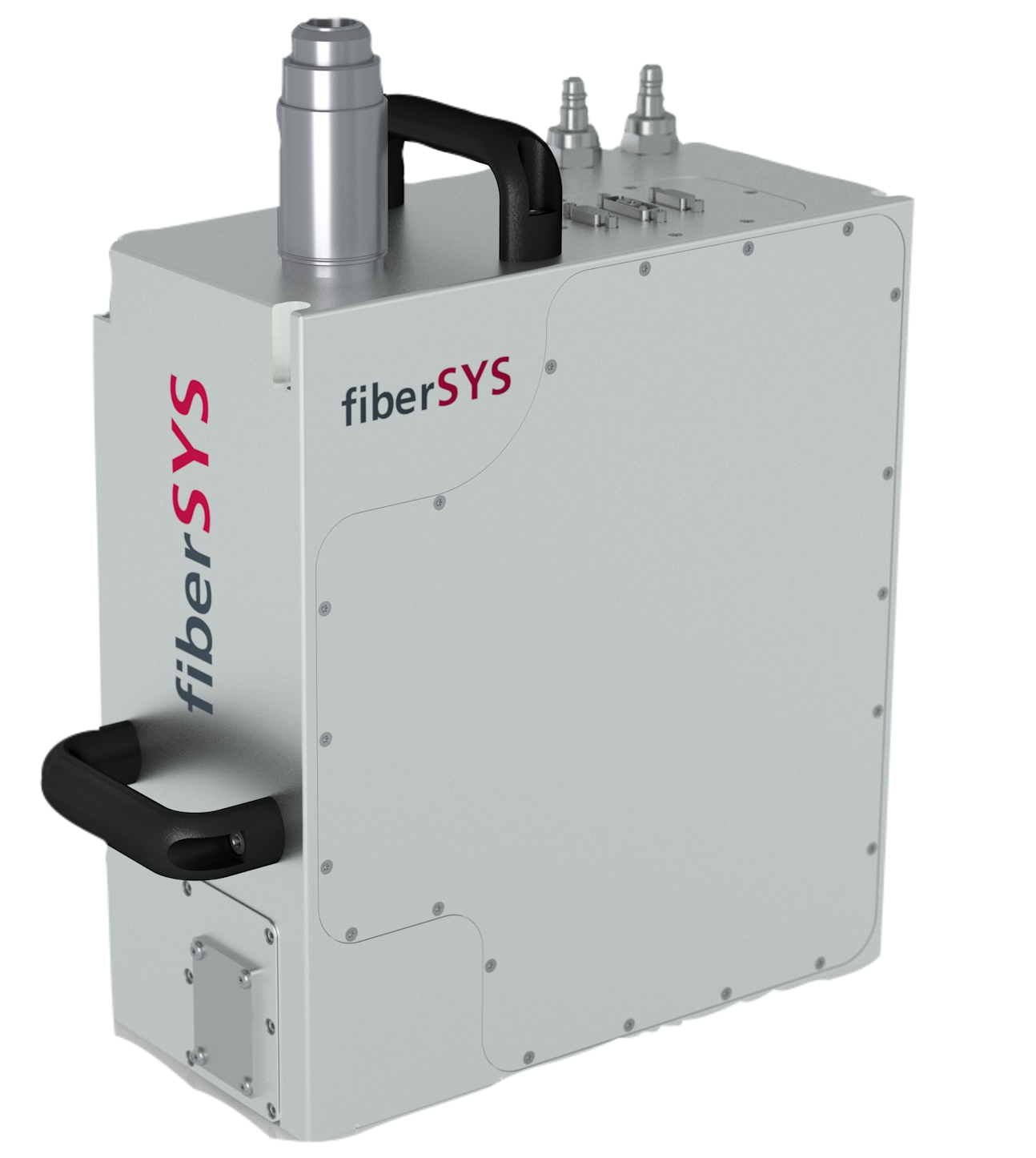

Cканирующая голова для аддитивных технологий fiberSYS от SCANLAB
Подробности
Цена по запросу
Запросить КП
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Характеристики
| Апертура | 30 мм |
| Длина волны | 1030 - 1090 нм |
| Мощность | 1 кВт |
| Волоконный адаптер | QBH, QD |
| Фокус коллиматора | 135 , 190 мм |
| Числовая апертура (половина угла) | 0.11 , 0.08 |
| Порт для пирометра | Опционально |
| Скорость обработки | 5 м/с |
| 1% от угла полного отражения | 1.1 мс |
| 10% от угла полного отражения | 2.5 мс |
Все характеристики
fiberSYS - универсальная система сканирования для аддитивных технологий, которая оптимизирует время сборки и производства, облегчая задачу интеграторам и пользователям. Герметичная пыленепроницаемая сканирующая головка оснащена оптоволоконным адаптером для прямого подключения лазера, а также интерфейсом мониторинга процесса.
Особенности:- Быстрая и простая интеграция;
- Корпус с защитой от пыли и брызг;
- Новейшая система сканирования для аддитивного производства;
- Оптомеханический интерфейс с высочайшим коэффициентом пропускания;
- Оптимизирован для работы с одномодовыми лазерами мощностью до 1 кВт;
- Поддерживает все доступные возможности мониторинга intelliSCAN (технология iDRIVE);
- SE-Гальвосканаторы для высочайшей точности позиционирования и долговременной стабильности;
- Встроенное водяное охлаждение для гальванических элементов и электроники для лучшего управления температурой;
- Система предварительной фокусировки для низкого теплового сдвига и меньшего рабочего расстояния по сравнению с системами f-theta;
- Измерения с пространственным разрешением: синхронизация данных измерений и местоположения (только с Open Interface Extension от Blackbird);
- По сравнению с системами intelliSCAN III 30 оптимизированные размеры и выход луча fiberSYS обеспечивают большее перекрытие полей обработки при использовании нескольких сканеров fiberSYS;
Конфигурации
| Подключение | Лазер | Числовая апертура лазера | Числовая апертура головы |
| 1 |
YLR-1000-WC-Y14 YLR-500-WC-Y14 (длина волокна > 10 м) |
0,05 | 0,08 |
| 2 | YLR-500-WC-Y14 (длина волокна ≤ 10 м) | 0,07 | 0,11 |
| 3 |
YLR-1000-WC-Y14 YLR-500-WC-Y14 (длина волокна > 10 м) |
0,05 | 0,11 |
| Поле обработки для одного fiberSYS | 450 х 450 мм2 | 550 х 550 мм2 | 650 х 650 мм2 |
| 100% пересечение полей 2х2 сканеров | 308 х 323 мм2 | 408 х 423 мм2 | 508 х 523 мм2 |
| Свободное рабочее расстояние | 495 мм | 645 мм | 760 мм |
| Средний размер пятна (Подключение 1/2, M2=1.05) | 55 мкм | 65 мкм | 75 мкм |
| Средний размер пятна (Подключение 3, M2=1.05) | 70 мкм | 85 мкм | 100 мкм |
| Расфокусировка | Прим. 200 мкм - 250 мкм | ||
АО «ЛЛС» является официальным дистрибьютором компании SCANLAB на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку, а также поставку образцов.
Документы
fibersys_scan-system_en
3,4 мб
|
Апертура
|
30 мм |
|
Длина волны
|
1030 - 1090 нм |
|
Мощность
|
1 кВт |
|
Волоконный адаптер
|
QBH, QD |
|
Фокус коллиматора
|
135 , 190 мм |
|
Числовая апертура (половина угла)
|
0.11 , 0.08 |
|
Порт для пирометра
|
Опционально |
|
Скорость обработки
|
5 м/с |
|
1% от угла полного отражения
|
1.1 мс |
|
10% от угла полного отражения
|
2.5 мс |
|
Повторяемость
|
<0.4 мрад |
|
Разрешение позиционирования
|
20 бит |
|
Нелинейность
|
<0.5 мрад/44° |
|
Отклонение из-за цифрового шума
|
<1.6 мрад |
|
Питание
|
48 В |
|
Размеры
|
290 x 140 x 340 мм |
Область применения:
- Аддитивные технологии;
- Многоголовая обработка;
- Микроструктурирование;
